РУП взрывозащищенные

Описание

Роботизированная установка пожаротушения во взрывозащищенном исполнении - автоматическая установка пожаротушения, представляет собой комплекс из двух и более пожарных роботов (пожарных роботизированных стволов) во взрывозащищенном исполнении с расходом от 15 до 125 л/с и системы программного управления комплексом и обнаружения пожара. Предназначена для тушения и локализации пожара в автоматическом режиме, а также охлаждения объектов защиты, находящихся в непосредственной близости к очагу пожара.

Возможности

Обнаружение загорания в ранней стадии, определение координат и площади загорания в 3D- координатах;

Тушение и охлаждение объектов защиты с применением различных алгоритмов;

Программирование систем под особенности технологического оборудования объекта;

Передача видеоизображения анализируемой зоны с наложением различной вспомогательной информации на пункт круглосуточного дежурства.

Применение

Наружные установки во взрывоопасных зонах и сооружения с пожаро- и взрывоопасным производством: предприятия нефтегазового комплекса по добыче, переработке, транспортировке и сбыту, резервуарные парки, сливо-наливные ж/д эстакады, газоконденсатные установки, нефтяные терминалы и морские причалы, морские нефтяные платформы, склады боеприпасов, космодромы (стартовые комплексы, монтажно-испытательные корпусы), ангары для самолетов и вертолетов, суда дальнего плавания, в т.ч. танкеры.

Область применения: взрывоопасные зоны помещений и наружных установок классов 1, 2, в которых возможно присутствие взрывоопасных газовых сред, согласно Ех-маркировке и ГОСТ IEC 60079-14-2013, регламентирующих применение электрооборудования во взрывоопасных газовых средах.

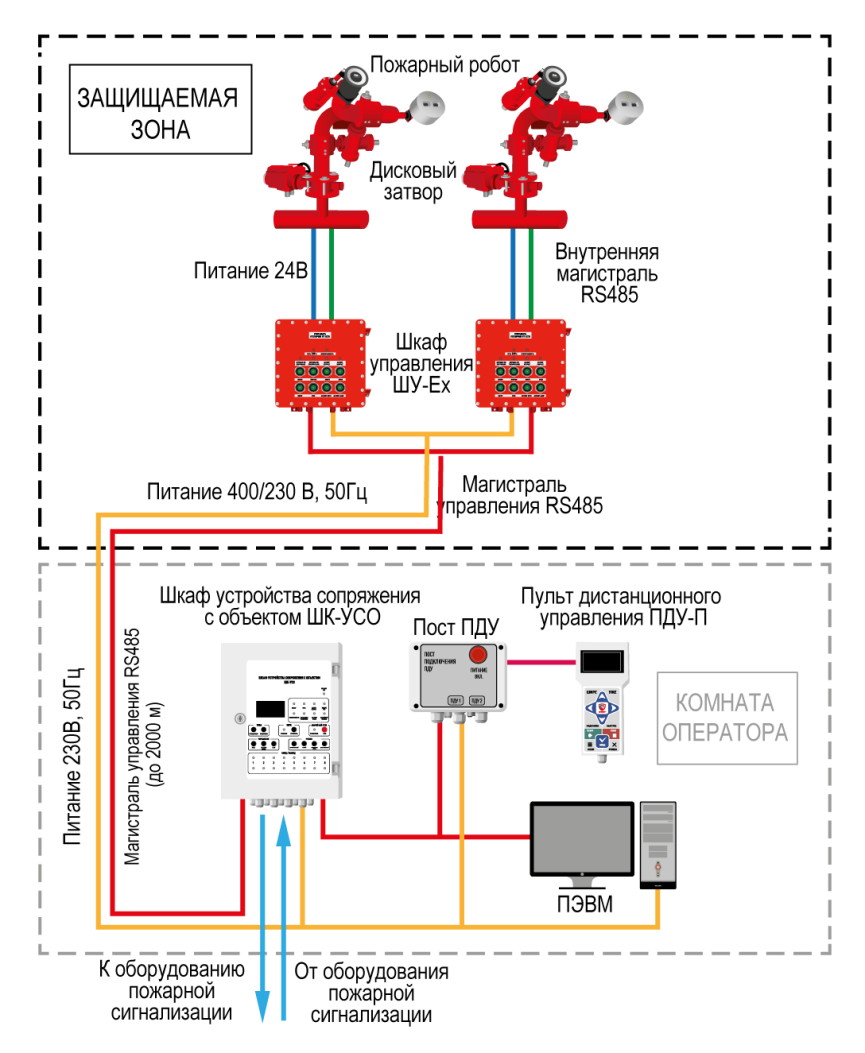

Структурная схема РУП Ех

Состав

Пожарные роботы во взрывозащищенном исполнении

2 и более пожарных робота (пожарных роботизированных ствола) во взрывозащищенном исполнении

Технические средства РУП

Технические средства для взрывопожароопасных зон - устанавливаются на защищаемом объекте
Технические средства управления - устанавливаются в помещении круглосуточного дежурства

Состав и количество технических средств РУП определяются ее назначением и применением на конкретном объекте.

Каталог пожарных роботов8

ПР-ЛСД-С20(15,25)У-Ех-ИК с автоматическим устройством наведения

ПР-ЛСД-С60(50,70,80)У-Ех-ТВ С ТВ-камерой

ПР-ЛСД-С60(50,70,80)У-Ех-ИК-ТВ с программным управлением, с автоматическим устройством наведения, во взрывозащищенном исполнении

ПР-ЛСД-С40(20,30)У-Ех-ИК-ТВ с программным управлением, с автоматическим устройством наведения во взрывозащищенном исполнении

ПР-ЛСД-С20(15,25)У-Ех-ИК-ТВ с программным управлением, автоматическим устройством наведения во взрывозащищенном исполнении

ПР-ЛСД-С60(50,70,80)У-Ех с программным управлением

ПР-ЛСД-С40(20,30)У-Ех с программным управлением

ПР-ЛСД-С20(15,25)У-Ех с программным управлением

Каталог технических средств9

ШУ-Ех Шкаф управления лафетными стволами с асинхронными электроприводами

ШУ-Ех Шкаф управления лафетными стволами с приводами постоянного тока

ШУ1Б7 Шкаф управления лафетным стволом и дисковым затвором

Пост подключения ПДУ-П для подключения пультов дистанционного управления ПДУ-П

ДЗЭ-100 Ех Дисковый затвор с электроприводом во взрывозащищенном исполнении

ДЗЭ-80 Ех Дисковый затвор с электроприводом во взрывозащищенном исполнении

ШУ-EX ЭП.2 Шкаф управления лафетными стволами с приводами постоянного тока

ПДУ-П Пульт дистанционного управления

ШК-УСО Шкаф устройства сопряжения с объектом

Основные параметры

Тип ОТВ

Вода, ТРВ, вода со смачивателем, воздушно-механическая пена, компрессионная пена, газонаполненная пена

Время цикла выполнения программы

не более 60 с

Количество пожарных роботов

2-128

Количество очагов, одновременно подвергающихся тушению во время работы РУП

Режимы работы РУП

- автоматический,
- дистанционный,
- ручной,
- блокировки пуска.

Алгоритмы работы

- орошение несущих конструкций и/или технологических объектов;
- определение положения и тушение очага загорания.

Способы орошения

- позиционное орошение заранее заданных зон;
- контурное орошение заранее заданных объектов;
- позиционное орошение очагов загорания, обнаруживаемых с помощью извещателей наведения ПР.

Электропитание

400/230В 50Гц от щита АВР

Быстродействие РУП

от сигнала "Тревога" до начала пожаротушения не более 20 с

Интенсивность орошения, л/(с∙м2)

не менее нормированной в соответствии с действующими нормативными документами, в т.ч. СП 485.1311500.2020, СТО, СТУ на объект защиты.

Режимы работы

Автоматический - наведение пожарных роботов на очаг возгорания выполняется без участия оператора и инициируется системой пожарной сигнализации, с возможностью задержки пуска и отключения оператором, в случае ложного срабатывания

Дистанционный - от пультов дистанционного управления

Ручной - с использованием рукояти ручного управления ПР

Блокировка пуска - любые команды управления, поступающие к ТС РУП, блокируются
